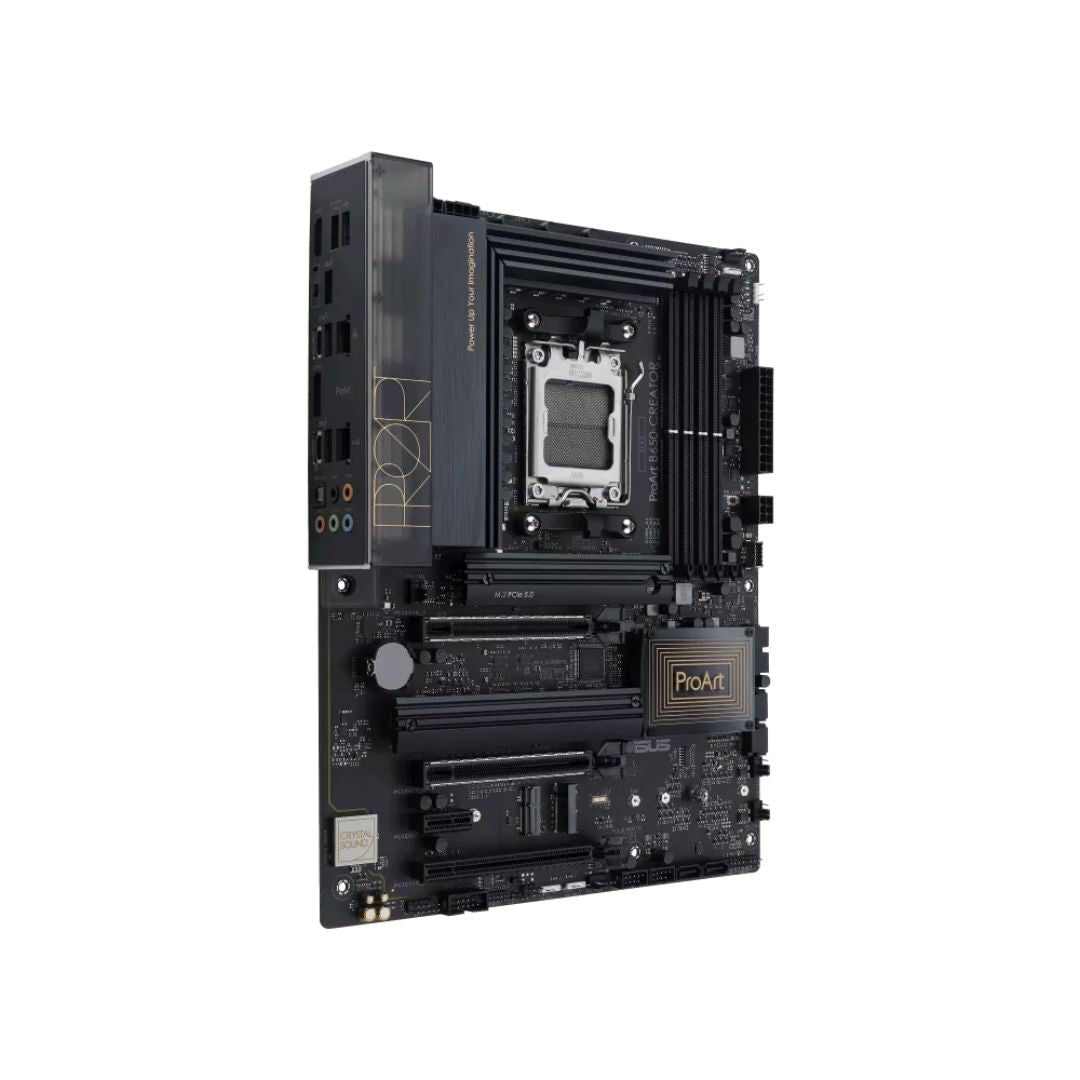

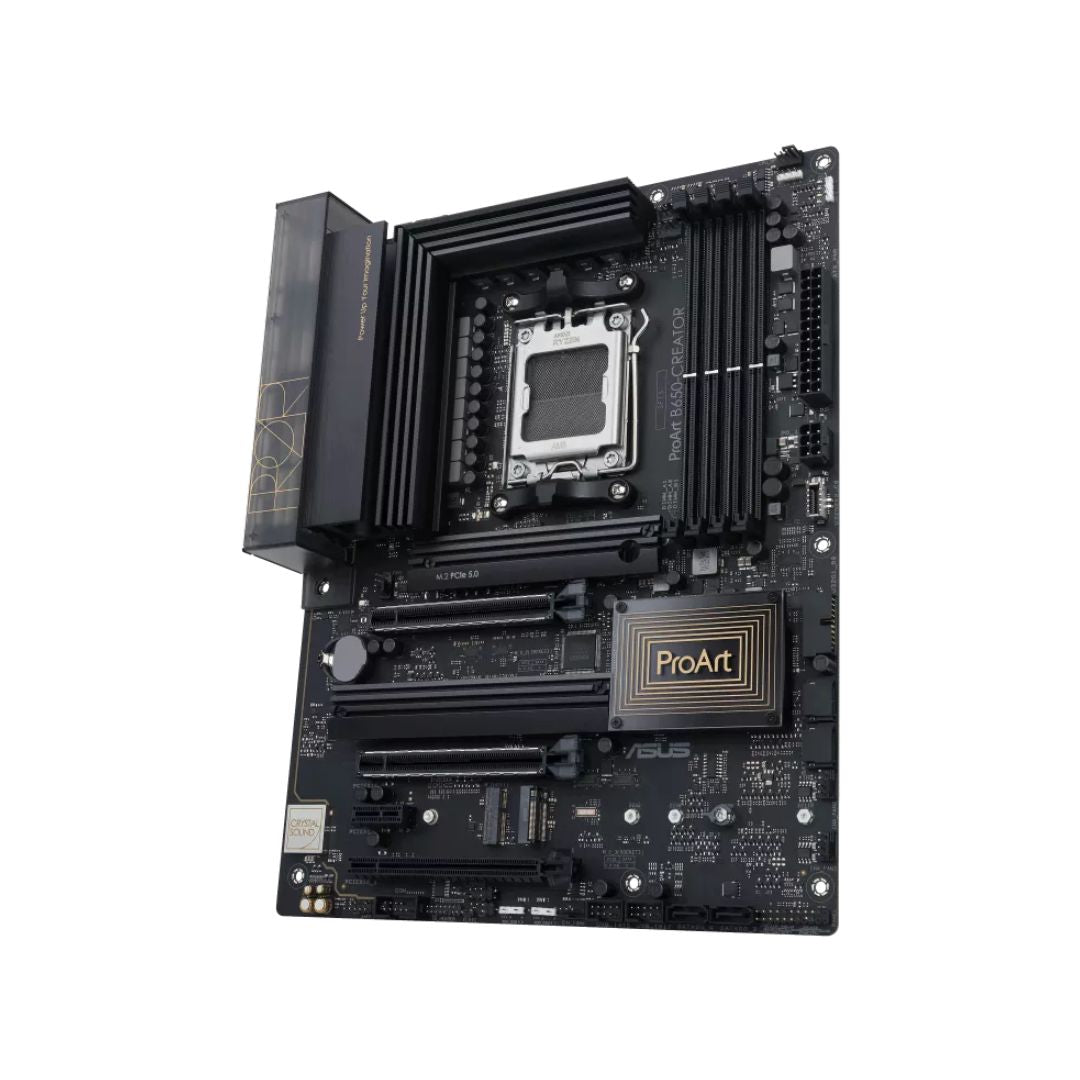

لوحة أم ASUS ProArt B650 Creator

مواصفات اللوحة الأم

• المقبس / دعم وحدة المعالجة المركزية: AMD Socket AM5 (يدعم معالجات سطح المكتب AMD Ryzen™ 9000 و8000 و7000 Series)
• الرقاقة: AMD B650
• عامل الشكل: ATX (12.0 بوصة × 9.6 بوصة / 30.5 سم × 24.4 سم)
• دعم الذاكرة: DDR5 (يدعم حتى DDR5-7600+(OC), AMD EXPO™, OptiMem II, ECC & Non-ECC Un-buffered)
• فتحات الذاكرة والحد الأقصى للسعة: 4 فتحات DIMM، حتى 192 جيجابايت (ثنائي القناة)
• فتحات توسعة PCIe:
  ◦ فتحتان PCIe 4.0 x16 (تدعم وضع x16 أحادي أو x8/x8 ثنائي مع وحدات المعالجة المركزية من سلسلة Ryzen™ 9000/7000)
  ◦ فتحة PCIe 4.0 x16 واحدة (تدعم وضع x4 من الرقاقة؛ تشارك عرض النطاق الترددي مع فتحة M.2_3)
  ◦ فتحة PCIe 4.0 x1 واحدة
• فتحات تخزين M.2:
  ◦ فتحة M.2_1 واحدة (Key M، نوع 2280 من وحدة المعالجة المركزية) — تدعم وضع PCIe 5.0 x4
  ◦ فتحة M.2_2 واحدة (Key M، نوع 2242/2260/2280/22110 من وحدة المعالجة المركزية) — تدعم وضع PCIe 4.0 x4
  ◦ فتحة M.2_3 واحدة (Key M، نوع 2242/2260/2280/22110 من الرقاقة) — تدعم وضع PCIe 4.0 x4
  ◦ فتحة M.2 رأسية واحدة (Key E، نوع 2230، PCIe) — مخصصة لوحدة Wi-Fi/Bluetooth اختيارية
• منافذ SATA: 4 منافذ SATA 6Gb/s (تدعم RAID 0، 1، 10 لـ SATA وNVMe)

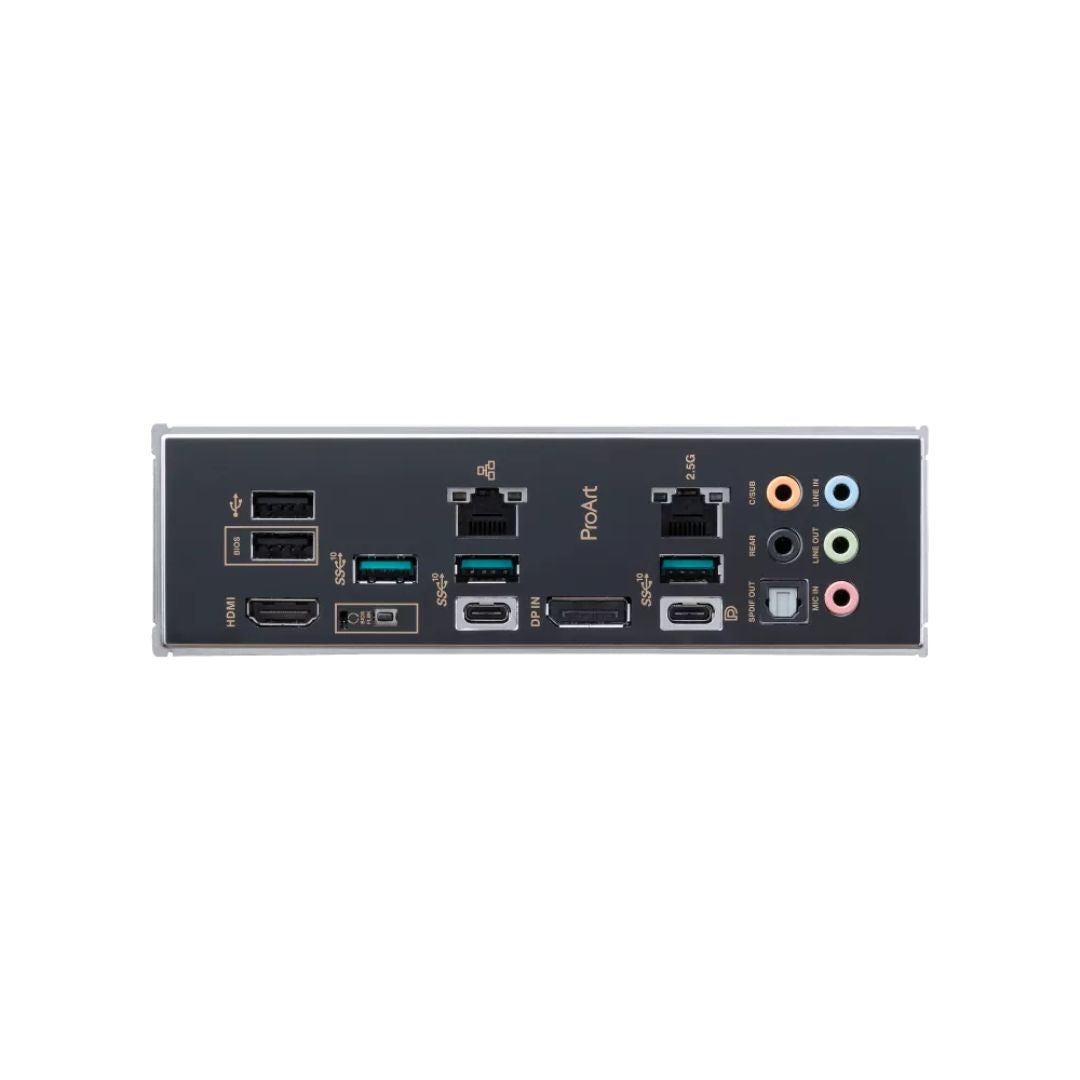

• منافذ USB الخلفية للإدخال/الإخراج:
  ◦ منفذ USB 3.2 Gen 2 Type-C® واحد (يدعم وضع DisplayPort Alt، حتى 8K @ 60Hz)
  ◦ 3 منافذ USB 3.2 Gen 2 Type-A (10 جيجابت في الثانية)
  ◦ منفذ USB 3.2 Gen 2 Type-C® واحد (10 جيجابت في الثانية)
  ◦ 2 منافذ USB 2.0 Type-A
• رؤوس USB الداخلية للوحة الأمامية:
  ◦ موصل USB 3.2 Gen 2x2 Type-C® واحد (يدعم الشحن السريع 4+ حتى 60 واط مع توصيل كابل طاقة PCIe)
  ◦ رأس USB 3.2 Gen 1 واحد (يدعم منفذي USB 3.2 Gen 1 إضافيين)
  ◦ رأسان USB 2.0 (يدعمان 4 منافذ USB 2.0 إضافية)
• الشبكات والاتصال: شبكة محلية مزدوجة — 1x Realtek 2.5Gb Ethernet + 1x Realtek 1Gb Ethernet (Wi-Fi/Bluetooth عبر فتحة M.2 Key E، البطاقة تباع بشكل منفصل)
• مخارج العرض:
  ◦ منفذ HDMI 2.1 واحد (يدعم حتى 4K @ 60Hz)
  ◦ منفذ USB Type-C® DisplayPort Alt Mode واحد (يدعم حتى 8K @ 60Hz)
  ◦ منفذ DisplayPort للإدخال واحد (إدخال/إخراج خلفي، لتمرير الفيديو من وحدة معالجة الرسوميات المخصصة إلى USB-C Alt Mode)
• ترميز الصوت: Realtek 7.1 Surround Sound High Definition Audio CODEC (مع مخرج Optical S/PDIF و5 منافذ صوتية)
• توصيل الطاقة / موصلات الطاقة: Digi+ VRM (12+2+1 مراحل طاقة مصنفة عند 60A SPS)، منفذ طاقة رئيسي 24 سنًا واحد، منفذ طاقة ProCool +12V 8 سنون واحد، منفذ طاقة +12V 4 سنون واحد، منفذ طاقة PCIe 6 سنون واحد (لشحن USB أمامي سريع 60 واط)
• رؤوس RGB والمروحة:
  ◦ رأس مروحة وحدة المعالجة المركزية 4 سنون واحد
  ◦ رأس مروحة وحدة المعالجة المركزية OPT 4 سنون واحد
  ◦ رأس مضخة AIO 4 سنون واحد
  ◦ 4 رؤوس مروحة الهيكل 4 سنون
  ◦ 3 رؤوس Addressable Gen 2 (ARGB 5V)
  ◦ رأس Aura RGB واحد (12V)
• الميزات الخاصة: ProArt Creator Hub، زر BIOS FlashBack™، دعم رأس Thunderbolt™ (USB4®)
